Material Apa yang Menawarkan Daya Tahan Terbaik untuk Komponen Cone Crusher?

Saya memahami baja mangan tinggi, besi putih kromium tinggi, dan komposit keramik menawarkan daya tahan yang unggul untuk bagian penghancur kerucutMaterial-material ini memberikan ketahanan aus dan kekuatan benturan yang luar biasa, sehingga memperpanjang masa pakai secara signifikan. Saya telah mengamati beberapa opsi yang dapat memperpanjang umur komponen beberapa kali lipatMemahami propertinya mengoptimalkan kinerja dan mengurangi biaya operasional.

Poin-Poin Utama

• Baja mangan tinggi, besi putih kromium tinggi, dan komposit keramik membuat komponen penghancur kerucut lebih awet. Material-material ini tahan aus dan benturan dengan baik.
• Memilih bahan yang tepat untuk bagian penghancur kerucut membantu penghancur bekerja lebih baik. Ini juga mengurangi frekuensi perbaikan dan menghemat uang.
• Material canggih mengurangi waktu henti dan biaya perawatan. Hal ini membuat operasi lebih menguntungkan dari waktu ke waktu.

Material Canggih untuk Komponen Cone Crusher yang Tahan Lama

Baja Mangan Tinggi untuk Bagian Cone Crusher

Saya tahu baja mangan tinggi adalah bahan dasar untuk bagian penghancur kerucut yang tahan lamaKemampuannya yang unik untuk mengeras di bawah tekanan menjadikannya ideal untuk lingkungan yang menantang di dalam crusher. Saat saya melihatnya beraksi, permukaan baja menjadi lebih keras karena mengalami hantaman berulang dari batu yang menghancurkan. Sifat ini secara signifikan memperpanjang umur komponen. Misalnya, kekerasan coran baja mangan biasanya dimulai sekitar 200 HB (kekerasan Brinell) dalam keadaan mentah. Namun, setelah pengerasan kerja, kekerasannya dapat meningkat drastis, mencapai hingga 500 HB. Data teknik bahkan menunjukkan bahwa pengerasan kerja dapat meningkatkan kekerasan mangan "hijau" dari 25 Rockwell (250 Brinell) hingga 60 Rockwell (660 Brinell) pada lapisan kerucut. Transformasi ini berarti material menjadi lebih kuat tepat di bagian yang dibutuhkan.

Besi Putih Kromium Tinggi untuk Komponen Cone Crusher

Pilihan lain yang sangat baik untuk komponen cone crusher adalah besi putih dengan kandungan kromium tinggi. Saya menemukan material ini sangat efektif karena ketahanan abrasinya yang luar biasa. Komposisinya memberikan kekuatan ini. Besi cor kromium tinggi biasanya mengandung sejumlah besar kromium, biasanya antara 12-30%, dan karbon berkisar antara 2-3,5%Produsen sering menambahkan unsur lain seperti nikel, molibdenum, atau vanadium untuk lebih meningkatkan sifat-sifatnya. Misalnya, mutu umum yang saya temui meliputi Cr27, Cr27Mo1.5, dan Cr27Mo2.

Berikut ini adalah komposisi kimia yang umum Saya sering melihat besi putih dengan kromium tinggi:

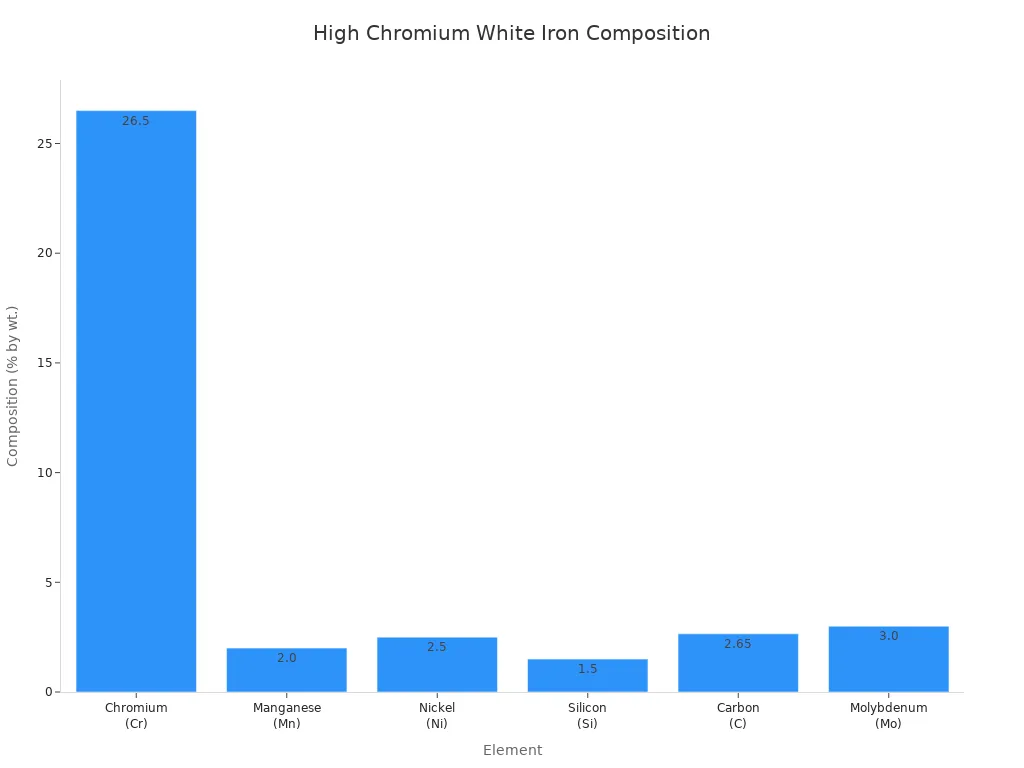

Campuran unsur-unsur spesifik ini menciptakan struktur mikro yang sangat tahan terhadap keausan bahan abrasif. Saya juga menemukan bagan ini bermanfaat untuk memvisualisasikan komponen utama:

Komposit Keramik pada Komponen Cone Crusher

Terakhir, saya menganggap komposit keramik sebagai yang terdepan dalam material canggih untuk komponen cone crusher, terutama untuk aplikasi khusus. Material ini menawarkan kekerasan dan ketahanan aus yang luar biasa. Saya telah menyaksikan kinerjanya yang luar biasa dalam kondisi di mana material lain mungkin cepat rusak. Silikon karbida adalah contoh utama material keramik yang digunakan dalam komposit ini. Produsen menggunakan komposit keramik pada bagian cone crusher untuk meningkatkan daya tahan dan ketahanan ausHal ini memungkinkan komponen-komponen tersebut menahan tekanan dan kondisi abrasif yang sangat tinggi. Saya merasa komponen ini sangat efektif untuk penghancuran halus material ultra-keras. Profil penghancuran yang tajam tetap terjaga bahkan di bawah penggunaan yang berat, yang sangat penting untuk kualitas produk yang konsisten.

Mengapa Material Ini Unggul dalam Daya Tahan Komponen Cone Crusher

Ketahanan Aus dan Benturan yang Unggul

Saya merasa ketahanan aus dan benturan yang superior dari material-material ini sungguh luar biasa. Material-material ini dirancang khusus untuk menahan kondisi keras di dalam cone crusher. Misalnya, hasil eksperimen menunjukkan bagaimana besi cor kromium tinggiLaju keausan meningkat karena adanya fase karbida dalam struktur mikronya. Saya memahami bahwa karbida berkekuatan rendah sulit melawan tegangan aus. Hal ini menyebabkan keausan mudah dan pembentukan lubang karbida. Namun, matriks seperti dendrit meluas di sekitar batas matriks dan karbida. Matriks yang meluas ini mengeras karena deformasi. Saya telah melihat korelasi yang kuat antara kehilangan massa dan kekerasan matriks setelah keausan pada besi cor putih dengan kadar kromium tinggi.

Sebaliknya, baja Hadfield, yang merupakan baja mangan tinggi, menunjukkan deformasi plastis setelah uji keausan. Hal ini terjadi karena twining dan pergerakan dislokasi. Kedua mekanisme ini merupakan mekanisme utama deformasi plastisnya. Matriksnya sepenuhnya austenitik dan bebas karbida sebelum pengerasan kerja. Lapisan amorf terbentuk di permukaannya. Saya mengaitkan ketahanan baja Hadfield yang sangat baik terhadap keausan impak dengan struktur kristalnya.

Saya juga mengamati bahwa bahan-bahan canggih, seperti komposit matriks logam metalurgi serbuk (MMC), berkinerja sangat baik. Komposit ini menggunakan baja perkakas, baja mangan, dan baja martensit sebagai matriks. Komposit ini diperkuat dengan karbida tungsten (WC), karbida titanium (TiC), atau karbida semen (WC/Co). Pengepresan isostatik panas (HIP) memadatkannya. Saya telah mempelajari bahwa fraksi volume total dan jenis fase keras merupakan parameter paling kritis untuk keausan di lingkungan ini. Material matriks itu sendiri juga harus tahan abrasi. Misalnya, Baja perkakas Ralloy® WR6 Diperkuat dengan karbida semen (WC-10Co) menghasilkan ketahanan aus terbaik dalam kondisi penghancur kerucut. Saya menyadari bahwa penghancur kerucut melibatkan abrasi dengan pergeseran batuan dan lekukan murni sebagai mekanisme keausan utamanya. Hal ini berbeda dari uji lain, seperti uji abrasi roda karet pasir kering, yang menurut saya kurang sesuai untuk menyaring material ini dalam aplikasi penghancuran batuan.

Sifat Pengerasan Kerja dan Umur Lelah

Sifat pengerasan kerja dari baja mangan tinggi adalah alasan utama keawetannya. Saya tahu baja mangan tinggi mencapai perilaku pengerasan kerja yang khas di bawah deformasi, seperti beban hancur. Hal ini terjadi melalui mekanisme metalurgi seperti pengerasan kerja intensif, twining mekanis (TWIP), dan/atau transformasi martensit terinduksi regangan (TRIP). Pengerasan regangan yang kuat ini menghasilkan peningkatan kekuatan material yang cepat di bawah deformasi plastis. Kekerasan permukaan lokal meningkat drastis di zona aus. Misalnya, kekerasannya dapat meningkat dari sekitar 200 HB menjadi 500–700 HB.

Saya memahami mekanisme deformasi spesifik yang diaktifkan bergantung pada komposisi baja. Unsur-unsur seperti karbon, aluminium, silikon, nitrogen, dan mangan menggeser energi patahan susun (SFE). Ini menentukan apakah slip dislokasi, pembentukan kembaran (TWIP), atau transformasi martensit (TRIP) adalah mekanisme operatifnya. Saya telah melihat bahwa mekanisme pengerasan kerja pada baja mangan tinggi di bawah beban penghancuran, terutama keausan impak-abrasif, terutama melibatkan pembentukan ε-martensit dan kembaran mekanis berukuran nano di dalam sub-permukaan yang aus. Investigasi pada baja Mn13, Mn13-2, dan Mn18-2 menunjukkan peningkatan kekerasan yang signifikan. Misalnya, kekerasan Mn13 meningkat dari 240,2 HV dalam matriks menjadi 670,1 HV di sub-permukaan yang aus. Sementara ε-martensit secara konsisten diamati, perbedaan kekerasan meningkat terkait dengan keberadaan kembaran mekanis. Pembentukan kembaran mekanis ini dipengaruhi oleh energi patahan susun (SFE). SFE meningkat seiring dengan kandungan mangan dan menurun seiring dengan kandungan kromium. Hal ini berdampak langsung pada tingkat peningkatan kekerasan.

Meskipun saya terutama fokus pada ketahanan aus, karakteristik keausan superior dari bahan-bahan canggih ini secara inheren berkontribusi pada masa pakai keseluruhan yang lebih lamaHal ini secara tidak langsung berkaitan dengan umur lelah. Meskipun perbandingan langsung umur lelah antara material canggih dan konvensional tidak selalu tersedia dalam penelitian, saya menyadari bahwa mengurangi keausan dapat memperpanjang umur operasional komponen secara signifikan.

Pengendalian Abrasi dan Erosi

Pengendalian abrasi dan erosi sangat penting untuk umur panjang komponen cone crusher. Saya telah mempelajari bahwa struktur mikro spesimen memainkan peran penting dalam meningkatkan ketahanannya terhadap keausan. Hal ini juga memengaruhi mekanisme keausannya. Karakteristik material seperti struktur mikro dan kekerasan secara signifikan memengaruhi kinerja dan masa pakai penghancur kerucut bijih.

Saya juga tahu bahwa proses perlakuan panas digunakan untuk memperkuat sifat mekanik material. Hal ini membantu mencapai struktur mikro yang seragam. Struktur yang seragam ini berkontribusi pada ketahanan ausnya. Misalnya, Bagian Pengecoran Kelas II A532 Terbuat dari baja paduan. Baja paduan ini dikenal karena ketangguhannya yang tinggi, ketahanan aus, dan ketahanan korosinya. Saya melihat bahwa pemilihan dan pemrosesan material yang cermat, termasuk perlakuan panas, sangat penting untuk memaksimalkan ketahanan komponen-komponen ini terhadap gaya abrasif dan erosif yang konstan.

Dampak Pemilihan Material terhadap Kinerja Cone Crusher

Meningkatkan Efisiensi dan Output Penghancuran

Saya menemukan bahwa memilih bahan yang tepat secara langsung berdampak pada efisiensi dan output penghancur kerucutMaterial yang tahan lama mempertahankan bentuk dan profil penghancurannya lebih lama. Hal ini memastikan konsistensi ukuran dan kualitas produk. Ketika saya menggunakan material berkualitas tinggi, mesin penghancur beroperasi pada kinerja puncaknya untuk waktu yang lebih lama. Ini berarti saya memproses lebih banyak material per jam.

Mengurangi Perawatan dan Waktu Henti untuk Komponen Cone Crusher

Saya telah menyaksikan sendiri bagaimana pemilihan material secara signifikan mengurangi perawatan dan waktu henti. Menggunakan komponen cone crusher yang tahan lama berarti lebih sedikit penghentian tak terduga. Saya tahu waktu henti dapat berkurang hingga 75% Setelah menerapkan komponen yang lebih baik. Beralih ke suku cadang premium dapat mengurangi waktu henti hingga hampir 30%. Hal ini memungkinkan saya untuk menjaga mesin penghancur beroperasi lebih lama dan lebih andal.

Mengoptimalkan Biaya Operasional dan Umur Pakai

Saya selalu mempertimbangkan biaya operasional jangka panjang saat memilih material. Berinvestasi pada material canggih untuk komponen cone crusher menawarkan imbal hasil investasi yang tinggi. Bagian mangan premiumMeskipun biaya awal lebih tinggi, komponen ini menawarkan penghematan jangka panjang yang substansial. Komponen ini mengurangi frekuensi perawatan dan kemungkinan kegagalan fatal. Pengurangan waktu henti, biaya perbaikan, dan insiden keselamatan ini menghasilkan penghematan biaya yang signifikan. Saya telah menyaksikan bahwa berinvestasi pada suku cadang penghancur dampak yang ditingkatkan dapat menghasilkan penghematan tahunan sebesar $3,2 juta di berbagai kategori biaya. Ini termasuk penghematan sebesar $1,95 juta dari berkurangnya waktu henti yang tidak direncanakan, dengan ketersediaan peralatan meningkat dari 76,5% menjadi 91,2%.

Saya juga membandingkan biaya per ton:

Suku Cadang Canggih (Premium) menawarkan biaya per ton yang lebih rendah dan nilai jangka panjang yang lebih tinggi. Suku cadang ini memastikan operasi yang stabil dan secara signifikan mengurangi biaya keseluruhan. Ini berarti total biaya kepemilikan yang lebih rendah dan peningkatan profitabilitas bagi saya.

Saya merasa pemilihan material yang tepat sangat penting untuk umur panjang dan efisiensi komponen cone crusher. Baja mangan tinggi, besi putih kromium tinggi, dan komposit keramik adalah pilihan utama. Sifat spesifiknya secara langsung meningkatkan kinerja. Pemilihan material yang strategis ini mengurangi biaya operasional dan memperpanjang interval servis untuk crusher saya.

Tanya Jawab Umum

Mengapa saya memilih baja mangan tinggi untuk bagian penghancur kerucut?

Saya memilih baja mangan tinggi karena baja ini mengeras saat dihantam. Sifat ini membuat permukaannya lebih keras, sehingga memperpanjang umur komponen secara signifikan di lingkungan yang keras dan sulit dihancurkan.

Apa yang membuat besi putih kromium tinggi tahan lama untuk penghancur saya?

Besi putih kromium tinggi unggul karena ketahanan abrasinya yang luar biasa. Komposisi spesifiknya, yang kaya akan kromium, menciptakan struktur mikro yang secara efektif menahan keausan abrasif.

Bagaimana pemilihan material memengaruhi biaya operasional saya?

Saya merasa pemilihan material yang strategis secara signifikan mengurangi biaya operasional. Hal ini meminimalkan waktu henti, mengurangi kebutuhan perawatan, dan memperpanjang umur mesin saya. bagian penghancur kerucut, meningkatkan profitabilitas.
